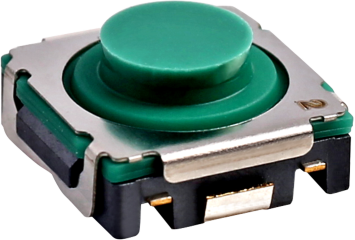

港源轻触开关在汽车方向盘中的应用

一、核心结构与基础原理

方向盘轻触开关基于精密机械与电子信号转换实现功能触发，其核心组件包括：

?按钮与盖板?：用户操作界面，接收触控指令?；

?金属弹片/导电橡胶?：核心传感元件，通过形变产生电信号?；

?触点与引脚?：连接电路，实现导通或截止状态的切换?；

?基座与外壳?：提供机械支撑并保护内部元件?。

二、工作流程与信号转换

1：?未激活状态?

金属弹片（或导电橡胶）与触点保持分离，电路处于断开状态，无电流通过?。

此时开关处于高阻抗状态，系统默认无操作信号输入?。

2：?触控触发阶段?

:?机械形变?：用户按压按钮时，外力通过盖板传递至金属弹片，使其发生弹性形变并向下位移?；

?电路导通?：弹片与触点接触后，引脚间形成导电通路，电流通过开关触发预设功能（如音量调节或驾驶模式切换）?。

3：?信号复位阶段?

外力释放后，金属弹片凭借自身弹性复位，触点分离导致电路断开，系统返回待机状态?；

导电橡胶类开关则依赖材料形变恢复能力实现复位?。

三、技术特性与适配性优化

1：?灵敏度控制?

通过调整弹片材质（如磷铜或铍铜）的弹性系数，匹配不同操作力度需求?；

部分设计采用多层弹片结构，提升触控反馈精度?16。

2：?环境适应性设计?

基座采用耐高温工程塑料（如PA66），确保-40℃~85℃环境下稳定工作?；

触点镀金处理可降低氧化风险，延长使用寿命至10万次以上?。

3：?安全防护机制?

冗余电路设计防止误触，例如需连续按压两次或施加特定力度才触发功能?；

振动马达或声音反馈模块可模拟物理按键触感，提升驾驶员操作确认感?。

四、与方向盘系统的协同设计

?人机交互优化?：触控区域布局需贴合驾驶员手部自然握持姿势，降低操作分心风险?；

?智能信号处理?：通过车载ECU（电子控制单元）区分短按、长按等操作模式，实现多功能集成?；

港源公司30年专注小型化开关零组件的研发与制造，车规级标准，服务热线18705771505；
